Unterflurkonvektoren als Designelement – Unsichtbare Heizung für anspruchsvolle Wohnräume

Moderne Wohnräume leben von klaren Linien, offenen Grundrissen und großzügigen Glasflächen. Klassische Heizkörper passen häufig nicht zu diesem architektonischen Anspruch: Sie beanspruchen Wandfläche, unterbrechen Fensterfronten und schränken die Möblierung ein.

Ein Unterflurkonvektor löst dieses Problem auf elegante Weise. Das Heizsystem wird nahezu vollständig in den Boden integriert. Sichtbar bleibt lediglich ein hochwertiger Abdeckrost, dessen Material und Farbe auf den Bodenbelag und das Raumkonzept abgestimmt werden können.

So verbindet ein Unterflurkonvektor im Wohnraum drei wichtige Anforderungen:

• angenehme und schnell verfügbare Wärme
• freie Wände und ungestörte Glasflächen
• eine dezente Integration in die Innenarchitektur.

Unterflurkonvektoren werden auch als Fußbodenkonvektoren oder Bodenkanalheizungen bezeichnet. Einen umfassenden Überblick über Funktion, Heiz- und Kühlbetrieb sowie die Unterschiede zu klassischen Heizkörpern finden Sie in unserem Ratgeber über das effiziente Heizen und Kühlen mit Unterflurkonvektoren.

Warum ein Unterflurkonvektor die Raumgestaltung erleichtert

Bei der Planung moderner Wohnräume werden Heizflächen häufig erst dann zum Problem, wenn Möbel, Vorhänge, bodentiefe Fenster und Türen angeordnet werden sollen. Ein klassischer Heizkörper benötigt ausreichend Platz an der Wand und darf nicht vollständig durch Möbel oder Vorhänge verdeckt werden.

Der Unterflurkonvektor wird dagegen direkt in den Boden eingelassen. Dadurch bleiben die Wände frei für Möbel, Bilder oder andere Gestaltungselemente. Auch große Fenster, Schiebetüren und Terrassenzugänge können ohne sichtbare Heizkörper geplant werden.

Besonders interessant ist diese Lösung für:

• Wohnzimmer mit bodentiefen Fenstern
• Essbereiche vor einer großen Schiebetür
• offene Wohn- und Küchenbereiche
• Wintergärten und verglaste Anbauten
• Schlafzimmer mit großen Fensterflächen
• moderne Neubauten mit reduzierter Architektur
• sanierte Bestandsgebäude mit wenig verfügbarer Wandfläche.

Der Konvektor tritt optisch in den Hintergrund. Gleichzeitig befindet er sich genau dort, wo Wärme häufig besonders benötigt wird: unmittelbar vor der kalten Glasfläche.

Sichtbar bleibt nur der Designrost

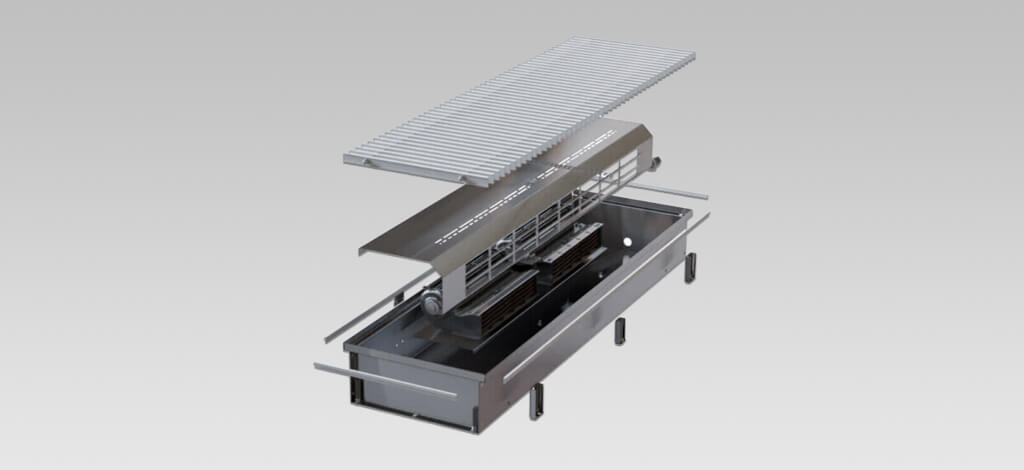

Nach dem Einbau verschwindet der eigentliche Unterflurkonvektor im Bodenkanal. Der Wärmetauscher, die Anschlüsse und – je nach Modell – das Gebläse befinden sich unterhalb des fertigen Fußbodens.

Im Wohnraum sichtbar bleibt nur der Abdeckrost. Er übernimmt deshalb eine wichtige gestalterische Funktion. Farbe, Material, Form und Ausrichtung des Rostes entscheiden darüber, ob sich der Konvektor nahezu unauffällig in den Boden einfügt oder bewusst als architektonisches Detail eingesetzt wird.

Aluminiumrost für moderne und geradlinige Räume

Eloxierte Aluminiumroste passen besonders gut zu modernen Einrichtungen, großformatigen Fliesen, Sichtbeton und klaren Fensterprofilen. Je nach Modell stehen beispielsweise folgende Ausführungen zur Verfügung:

• Aluminium natur beziehungsweise matt eloxiert
• Bronze
• Schwarz
• weitere Sonderfarben auf Anfrage

Ein naturfarbenes Aluminiumrost wirkt neutral und technisch zurückhaltend. Schwarze Roste greifen dunkle Fensterrahmen, Leuchten oder Möbelprofile auf und können dadurch eine klare gestalterische Linie im Raum schaffen.

Bronzefarbene Ausführungen eignen sich besonders für warme Naturtöne, dunkle Holzböden und klassisch-moderne Einrichtungen.

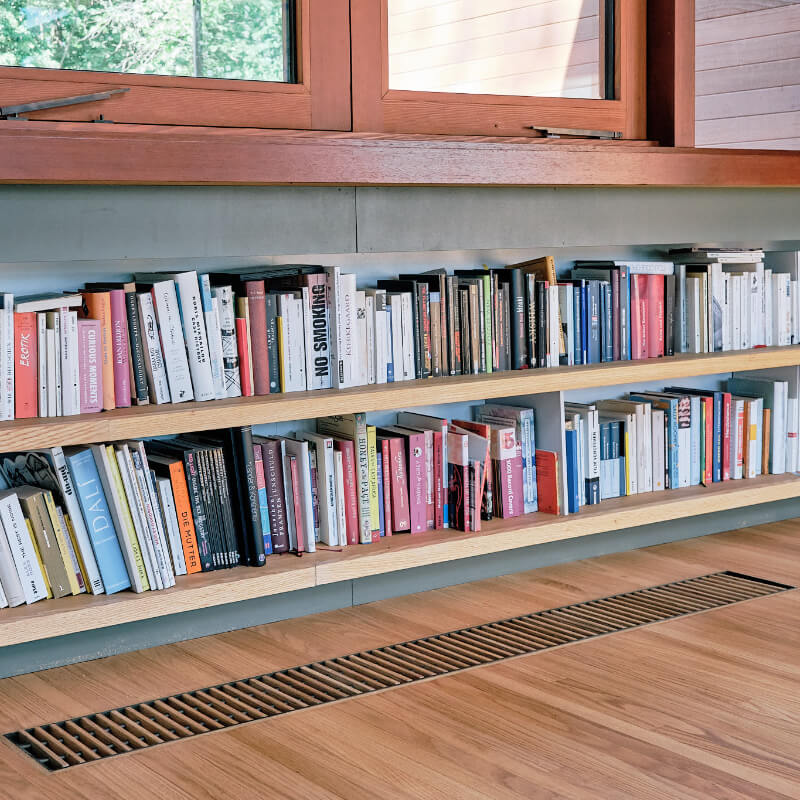

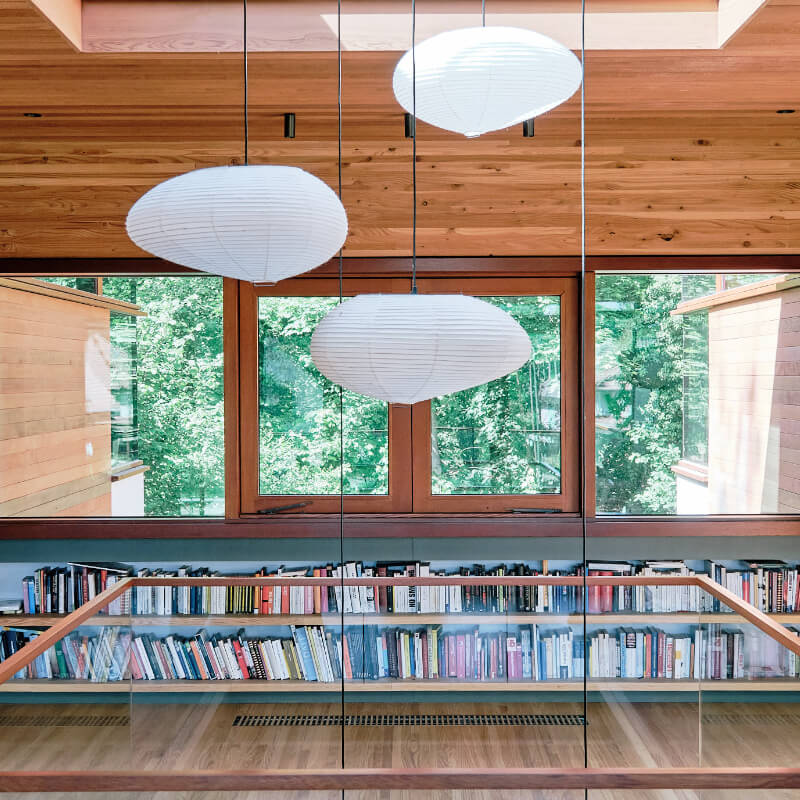

Holzrost für Parkett und natürliche Wohnkonzepte

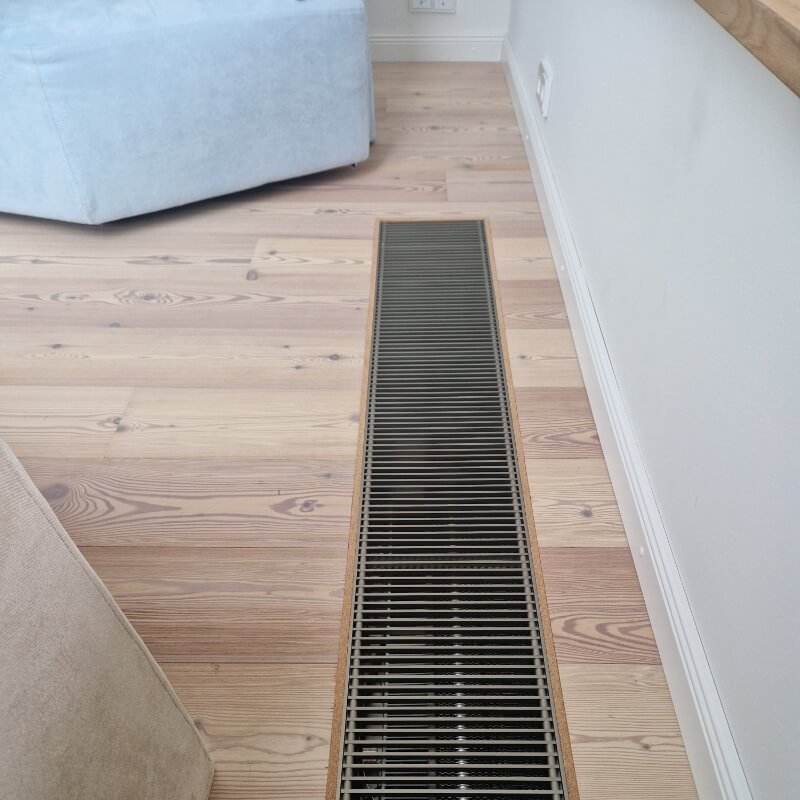

Ein Echtholzrost eignet sich besonders dann, wenn der Unterflurkonvektor in einen Holz- oder Parkettboden integriert wird. Je nach Modell sind beispielsweise Eiche, Buche oder Ahorn erhältlich.

Ein Holzrost wirkt warm und wohnlich. Er kann den Farbton des Bodenbelags aufnehmen oder einen gezielten Kontrast bilden. Da es sich um ein Naturmaterial handelt, können Farbe und Maserung leicht variieren. Gerade diese Unterschiede sorgen für eine individuelle und hochwertige Wirkung.

Bei der Auswahl sollte nicht nur die Holzart, sondern auch die spätere Oberflächenbehandlung des Bodens berücksichtigt werden. Ein geöltes Eichenparkett wirkt beispielsweise anders als ein hell versiegelter Holzboden. Rost und Boden müssen nicht vollkommen identisch sein, sollten aber gestalterisch miteinander harmonieren.

Danke für die Fotos an den Fotografen Swen Siewert und Lars Triesch

Sonderfarben und individuelle Lösungen

In anspruchsvollen Wohn- und Objektprojekten reichen Standardfarben nicht immer aus. Abhängig vom gewählten Modell können deshalb auch individuelle Farben, besondere Abmessungen oder projektbezogene Sonderlösungen geprüft werden.

So lässt sich der sichtbare Teil des Unterflurkonvektors beispielsweise auf Fensterprofile, Metallbauteile, Türrahmen oder andere Gestaltungselemente abstimmen.

Unsere aktuellen Modelle und verfügbaren Rostvarianten finden Sie in der Kategorie Fußbodenkonvektoren.

Welcher Designrost passt zu welchem Bodenbelag?

Die Auswahl des Abdeckrostes sollte frühzeitig in die Innenraumplanung einbezogen werden. Dabei geht es nicht darum, für jeden Boden zwingend das gleiche Material zu verwenden. Entscheidend ist die gewünschte optische Wirkung.

Die endgültige Auswahl hängt immer vom konkreten Konvektormodell, den verfügbaren Rostvarianten und dem Bodenaufbau ab.

Rollrost oder fester Rost?

Je nach Modell und gewünschter Optik können unterschiedliche Rostbauarten eingesetzt werden.

Ein Rollrost besteht aus einzelnen miteinander verbundenen Profilen. Er kann zusammengerollt und zur Reinigung einfach aus dem Bodenkanal genommen werden. Diese Ausführung ist praktisch, flexibel und in zahlreichen Materialien und Farben erhältlich.

Ein fester Rost wirkt besonders geradlinig und kann bei längeren Fensterfronten eine ruhige, durchgehende Linie erzeugen. Auch er sollte für Wartungs- und Reinigungsarbeiten herausnehmbar sein.

Bei der Auswahl sind folgende Punkte wichtig:

• gewünschte Laufrichtung der Rostprofile
• Länge und Breite des Konvektors
• Übergang zum angrenzenden Bodenbelag
• Reinigungs- und Wartungsmöglichkeit
• Begehbarkeit des Rostes
• gewünschte Material- und Farbwirkung.

Bei langen Glasfronten kann die Ausrichtung der Profile die Raumwirkung deutlich beeinflussen. Parallel zur Fensterfront verlaufende Linien betonen beispielsweise die Länge der Fassade. Quer verlaufende Profile können den Bodenkanal optisch stärker gliedern.

Bodenbündige Integration für ein ruhiges Gesamtbild

Ein hochwertiger Unterflurkonvektor sollte nicht wie ein nachträglich eingesetztes technisches Bauteil wirken. Entscheidend ist ein sauberer Übergang zwischen Abdeckrost und Bodenbelag.

Dafür müssen Einbauhöhe, Bodenaufbau und späteres Fertigmaß bereits vor der Montage genau bekannt sein. Estrich, Dämmung, Fliesen, Parkett und Klebstoff beeinflussen die endgültige Höhe des Fußbodens.

Der obere Rahmen des Konvektors muss so ausgerichtet werden, dass der Rost später sauber und möglichst bündig mit dem fertigen Boden abschließt. Ein zu tief oder zu hoch montierter Bodenkanal kann die Optik beeinträchtigen und zu störenden Übergängen führen.

Einige Modelle sind bereits mit einer geringen Bauhöhe ab 65 Millimetern erhältlich. Das kann insbesondere im Neubau, bei Sanierungen und bei begrenztem Bodenaufbau Vorteile bieten. Die tatsächlich benötigte Bauhöhe hängt jedoch von der gewünschten Heizleistung, dem gewählten Modell und der Einbausituation ab.

Wie funktioniert ein Unterflurkonvektor im Wohnraum?

Die kalte Raumluft sinkt besonders an großen Fensterflächen nach unten. Sie strömt in den Bodenkanal und wird dort über einen wassergeführten Wärmetauscher erwärmt. Anschließend steigt die erwärmte Luft wieder nach oben.

Direkt vor der Glasfläche entsteht dadurch eine aufsteigende Warmluftströmung. Diese wirkt dem Kaltluftabfall entgegen und kann den Aufenthaltskomfort in Fensternähe deutlich verbessern.

Der Unterflurkonvektor übernimmt damit zwei Aufgaben:

1. Er führt dem Raum die benötigte Heizleistung zu.
2. Er reduziert die unangenehme Kaltluftströmung entlang großer Glasflächen.

Da sich das System im Boden befindet, bleiben Sichtachsen, Fensterflächen und die Möblierung des Raumes weitgehend ungestört.

Unterflurkonvektor mit oder ohne Gebläse?

Für Wohnräume stehen grundsätzlich Modelle mit natürlicher Konvektion und Modelle mit Gebläse zur Verfügung. Welche Ausführung geeignet ist, hängt nicht allein vom Design, sondern vor allem von der erforderlichen Heizleistung und den vorhandenen Systemtemperaturen ab.

Unterflurkonvektor ohne Gebläse

Ein Fußbodenkonvektor ohne Gebläse arbeitet ausschließlich mit natürlicher Konvektion. Die erwärmte Luft steigt ohne mechanische Unterstützung nach oben.

Vorteile dieser Ausführung sind:

• kein Ventilatorgeräusch
• kein Stromanschluss für ein Gebläse erforderlich
• ruhiger und komfortabler Betrieb
• besonders interessant für Wohn- und Schlafräume

Ein Modell ohne Gebläse benötigt für die gleiche Heizleistung in der Regel größere Abmessungen oder höhere Heizwassertemperaturen als eine gebläseunterstützte Ausführung. Deshalb muss vor der Auswahl geprüft werden, ob die verfügbare Länge und Baugröße ausreichen.

Unterflurkonvektor mit Gebläse

Ein Fußbodenkonvektor mit 24-V-Gebläse verstärkt die Luftströmung über den Wärmetauscher. Dadurch kann eine höhere Heizleistung aus einer vergleichsweise kompakten Baugröße erreicht werden.

Diese Ausführung eignet sich besonders für:

• große Glasflächen
• Räume mit höherem Wärmebedarf
• geringe Vorlauftemperaturen
• Wärmepumpen und andere Niedertemperatursysteme
• Bereiche, die schnell aufgeheizt werden sollen

Moderne Gebläsekonvektoren lassen sich bedarfsgerecht regeln. Bei geringer Heizanforderung kann das Gebläse mit niedriger Drehzahl arbeiten. Steigt der Wärmebedarf, wird die Luftleistung entsprechend erhöht.

Welche Ausführung für ein Projekt geeignet ist, sollte anhand der Heizlast, der Vorlauftemperatur, der verfügbaren Abmessungen und des gewünschten Komforts bestimmt werden.

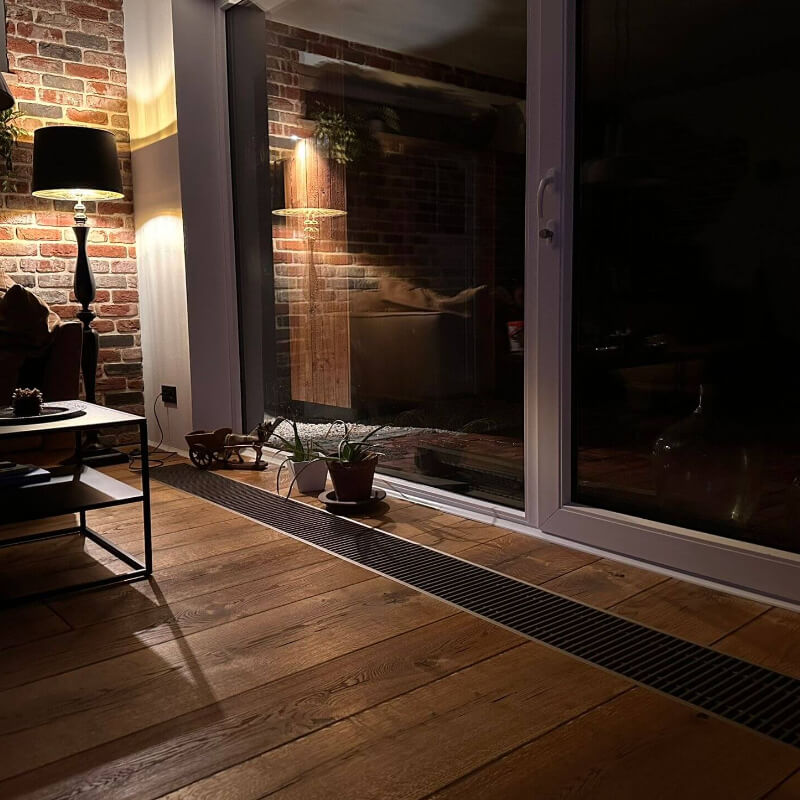

Unterflurkonvektoren vor bodentiefen Fenstern und Glasfronten

Große Glasflächen prägen moderne Wohnräume, stellen aber besondere Anforderungen an die Heizung. Im Winter kühlt sich die Raumluft an der Scheibe ab, sinkt nach unten und kann sich als unangenehme Kaltluftströmung über dem Fußboden ausbreiten.

Wird der Unterflurkonvektor unmittelbar entlang der Fensterfront eingebaut, entsteht ein aufsteigender Warmluftschleier. Die kalte Luft wird direkt an der kritischen Zone aufgenommen, erwärmt und wieder dem Raum zugeführt.

Dadurch eignet sich die Bodenkanalheizung besonders für:

• bodentiefe Fenster
• Hebe-Schiebe-TürenGlasfassaden
• verglaste Wohnraumerweiterungen
• Wintergärten
• offene Essbereiche mit Terrassenzugang

Wie der Warmluftschleier Kaltluft und Zugerscheinungen an großen Glasflächen reduziert, erklären wir ausführlich im Beitrag Fußbodenkonvektor im Wintergarten – ohne Kaltluft und Zugluft.

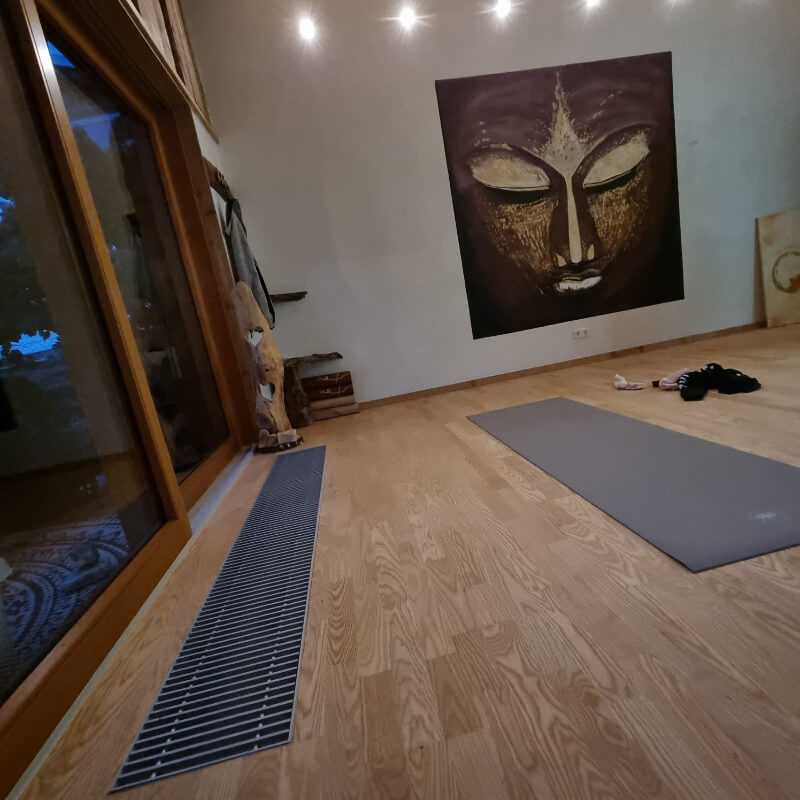

Elektrischer Unterflurkonvektor ohne Heizwasseranschluss

Nicht in jedem Raum ist ein geeigneter Vor- und Rücklauf des Heizsystems vorhanden. Das kann beispielsweise bei einem nachträglich ausgebauten Wintergarten, einem Anbau oder beim Austausch einer alten Nachtspeicherheizung der Fall sein.

Eine mögliche Alternative ist ein rein elektrischer Fußbodenkonvektor mit Gebläse. Er wird ebenfalls in den Boden integriert, benötigt jedoch keinen Anschluss an ein wassergeführtes Heizsystem.

Die elektrische Variante kann sinnvoll sein, wenn:

• kein Heizwasseranschluss verfügbar ist
• der Raum nur zeitweise beheizt wird
• ein nachträglicher Anschluss an die Zentralheizung zu aufwendig wäre
• eine schnelle und direkte Wärmebereitstellung gewünscht ist.

Vor der Auswahl sollten die erforderliche elektrische Heizleistung, der vorhandene Stromanschluss und die voraussichtliche Nutzungsdauer geprüft werden.

Regelung und Zubehör passend zum Konvektor auswählen

Bei einem wassergeführten Unterflurkonvektor werden je nach Modell und Einbausituation zusätzliche Komponenten benötigt. Dazu können unter anderem gehören:

• Ventile
• flexible Anschlusssets
• elektrische Stellmotoren
• Raumthermostate
• Regler
• Transformatoren für 24-V-Gebläse
• Absperrungen
• Komponenten für den Heiz- und Kühlbetrieb

Bei Modellen mit Gebläse müssen elektrische Leistung, Versorgungsspannung und Regelung auf das Gerät abgestimmt sein. Auch Anschlussseite und Ventilgröße sollten bereits vor der Bestellung feststehen.

Unser Ratgeber Unterflurkonvektor-Zubehör richtig auswählen zeigt, welche Komponenten benötigt werden und worauf bei Wasseranschluss, Stellmotor, Raumthermostat und Trafo zu achten ist.

Design beginnt bereits bei der Planung

Die Auswahl eines schönen Rostes allein reicht nicht aus. Damit der Unterflurkonvektor technisch und optisch überzeugt, müssen Heizleistung, Abmessungen, Anschlüsse und Bodenaufbau zusammenpassen.

Für eine fundierte Auslegung werden insbesondere folgende Angaben benötigt:

• Raumgröße und Raumhöhe
• berechnete Heizlast oder benötigte Heizleistung
• Vorlauf- und Rücklauftemperatur
• Art des Wärmeerzeugers
• Länge und Höhe der Glasflächen
• verfügbare Einbauhöhe
• gewünschte Länge und Breite des Konvektors
• Aufbau und Material des fertigen Fußbodens
• gewünschte Rostfarbe und Rostausführung
• Position der Wasser- und Stromanschlüsse
• vorgesehene Nutzung des Raumes

Auch Vorhänge, Möbel und Einbauten sollten frühzeitig berücksichtigt werden. Ein bodenlanger, dichter Vorhang direkt über dem Konvektor kann die Luftströmung behindern. Ebenso sollte der Bodenkanal für Reinigung und Wartung zugänglich bleiben.

Weitere Hinweise zu Heizlast, Sondermaßen und den benötigten Projektangaben erhalten Sie in unserem Beitrag zur Planung und Beratung von Fußbodenkonvektoren.

Unterflurkonvektoren in Feucht- und Nassbereichen

Nicht jeder Unterflurkonvektor ist automatisch für feuchte Räume geeignet. Standardmodelle für Wohnbereiche sind häufig für trockene Innenräume vorgesehen.

Für Schwimmbäder, Wellnessbereiche oder andere Räume mit erhöhter Feuchtigkeit müssen speziell geeignete Ausführungen eingesetzt werden. Je nach Anwendung können unter anderem folgende Eigenschaften erforderlich sein:

• korrosionsbeständige Materialien
• geeignete Wärmetauscher und Befestigungsteile
• eine auf die Umgebung abgestimmte elektrische Ausstattung
• Entwässerungs- oder Kondensatlösungen
• eine geeignete Ausführung des Abdeckrostes.

Die Eignung für feuchte Räume sollte deshalb immer ausdrücklich anhand des konkreten Modells und der tatsächlichen Raumbedingungen geprüft werden. https://ensav.de/unterflurkonvektor-fuer-feuchte-umgebung/

Praxisbeispiel: Unterflurkonvektor im modernen Wohnanbau

Wie gut sich ein Unterflurkonvektor in einen modernen Wohnraum integrieren lässt, zeigt ein Projekt in Hamburg. Ein bestehendes Wohnhaus wurde durch einen rund 30 Quadratmeter großen Anbau erweitert.

Die neue Fläche sollte sich harmonisch mit dem Bestandsgebäude verbinden. Gleichzeitig war eine großzügige Öffnung zum Außenbereich vorgesehen. Ein sichtbarer Heizkörper an der Fenster- beziehungsweise Türfront hätte die klare Gestaltung und die Möblierung eingeschränkt.

Der Unterflurkonvektor wurde deshalb unmittelbar vor der Glasfront in den Boden eingebaut. Nach Abschluss der Arbeiten bleibt im Raum nur der dezente Abdeckrost sichtbar. Die Heiztechnik fügt sich dadurch unauffällig in den neuen Ess- und Wohnbereich ein.

Bilder und weitere Informationen finden Sie in unserer Referenz zum Unterflurkonvektor im Hamburger Wohnanbau.

Häufige Planungsfehler vermeiden

Auswahl nur nach der Optik

Der Rost ist wichtig für die Raumgestaltung. Zuerst muss jedoch feststehen, welche Heizleistung benötigt wird. Erst danach können Baugröße, Modell und passende Rostausführung ausgewählt werden.

Zu kurze Ausführung vor der Glasfläche

Ein sehr kurzer Konvektor kann die benötigte Heizleistung möglicherweise erreichen, deckt aber eventuell nur einen kleinen Teil der Fensterfront ab. Für einen gleichmäßigen Warmluftschleier sollte deshalb auch die Länge der Glasfläche berücksichtigt werden.

Fehlende Stromversorgung beim Gebläsemodell

Ein Unterflurkonvektor mit Gebläse benötigt eine passende Stromversorgung und Regelung. Diese Leitungen sollten vor dem Estrich- und Bodenaufbau eingeplant werden.

Nicht berücksichtigte Bodenhöhe

Die endgültige Stärke von Estrich, Kleber, Fliesen oder Parkett muss bekannt sein. Nur so kann der Rahmen des Konvektors später sauber mit dem Boden abschließen.

Behinderung der Luftströmung

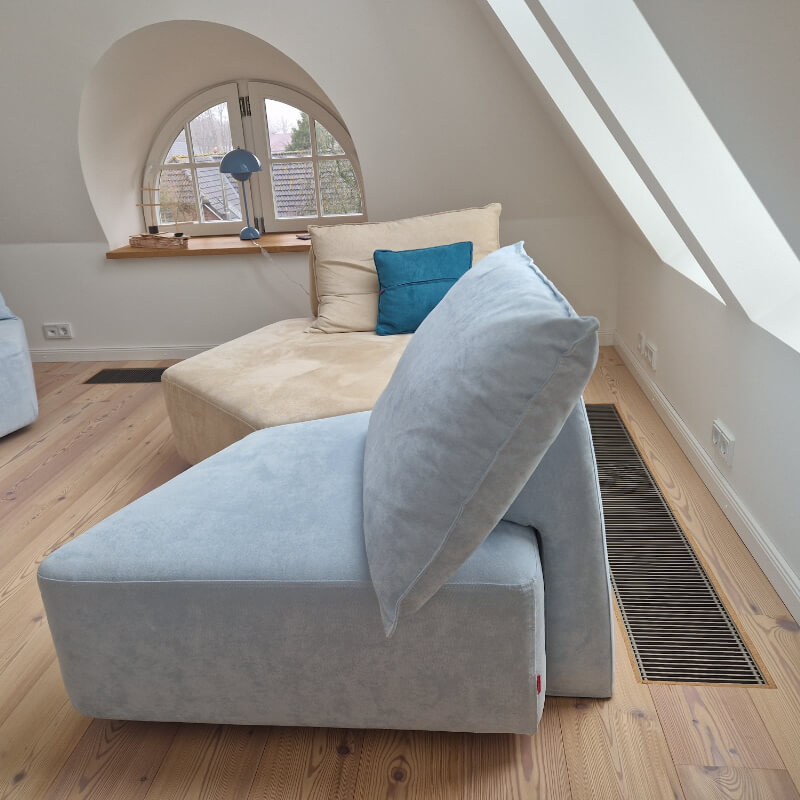

Dichte, bodenlange Vorhänge oder ungünstig platzierte Möbel können die aufsteigende Warmluft behindern. Die Luftaustrittsfläche sollte deshalb möglichst frei bleiben.

Fehlender Zugang zur Reinigung

Staub und kleinere Gegenstände können durch den Rost in den Bodenkanal gelangen. Der Rost muss abnehmbar und der Innenraum des Konvektors zugänglich bleiben.

Fehlender Zugang zur Reinigung

Staub und kleinere Gegenstände können durch den Rost in den Bodenkanal gelangen. Der Rost muss abnehmbar und der Innenraum des Konvektors zugänglich bleiben.

Häufige Fragen zu Unterflurkonvektoren im Wohnraum

Fazit: Technik, die sich dem Wohnraum unterordnet

Ein Unterflurkonvektor ist mehr als eine platzsparende Alternative zum klassischen Heizkörper. Richtig geplant wird er zu einem unauffälligen Bestandteil der Innenarchitektur.

Die Heiztechnik verschwindet im Boden, die Wände bleiben frei und selbst großflächige Verglasungen werden nicht durch sichtbare Heizkörper unterbrochen. Durch die Auswahl von Material, Farbe und Rostform lässt sich der sichtbare Teil an Parkett, Fliesen, Naturstein, Fensterprofile und das gesamte Einrichtungskonzept anpassen.

Ob ein Modell mit Gebläse, ohne Gebläse oder eine elektrische Ausführung geeignet ist, hängt von der Heizlast, dem Wärmeerzeuger, der Vorlauftemperatur und der Einbausituation ab. Deshalb sollten technische Auslegung und Gestaltung von Anfang an gemeinsam betrachtet werden.
